南通五山機床有限公司

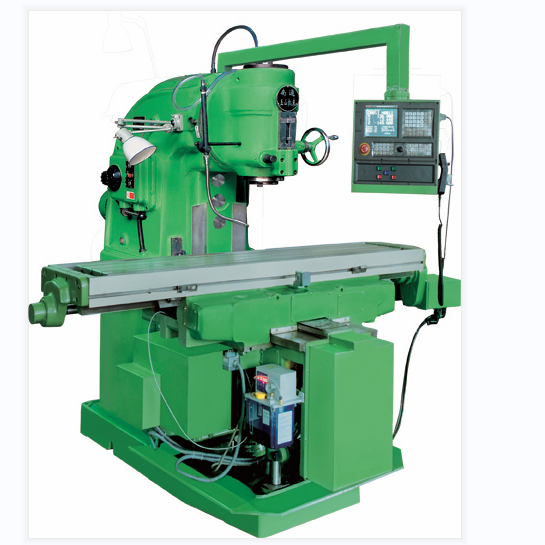

| 項目名稱 | XK5032A | XK5040 | XK6132A | XK6140A |
| 工作臺面積（寬X長）??????????????mm | 320×1320 | 400*1700 | 320*1320 | 400*1700 |
| *工作臺T形槽（槽數-寬度X間距）???mm | 3-18×70 | 3-18×90 | 3-18*70 | 3-18×90 |
| 工作臺承載最大重量????????????????kg | 500 | 800 | 500 | |
| 行程（X/Y/Z）?????????????????????mm | 700/300/360 | 700/300/360 | 700/300/360 | 700/300/360 |
| *主軸套筒手動移動距離??????????????mm | 70 | 80 | ||
| 主軸端面到工作臺面距離????????????mm | 80-400 | 30-500 | 80-400 | 30-500 |
| 工作臺中心線到立導軌面距離????????mm | 220-470 | 255/570 | 220-470 | 255/570 |
| 立銑頭最大回轉角度????????????????° | ±45 | ±45 | ||
| 主軸錐孔 | 7:24 ISO50 | 7:24 ISO50 | 7:24 ISO50 | 7:24 ISO50 |
| *主軸刀柄形式 | NT50 | NT50 | NT50 | NT50 |
| 主軸轉速?????????????????????????r/min | 18級30-1500 | 18級30-1500 | 18級30-1500 | 18級30-1500 |
| 主軸電機功率??????????????????????kW | 7.5 | 11 | 7.5 | 11 |
| 進給伺服電機功率?（X、Y、Z）????N.m | 10/10/18 | 10/10/23 | 10/10/18 | 10/10/23 |
| 進給速度（X、Y、Z）?????????????mm/min | 5-1000 | 5-1000 | 5-1000 | 5-1000 |
| 快速移動速度（X、Y/Z）???????????mm/min | 3000/1200 | 3000/1200 | 3000/1200 | 3000/1200 |
| *定位精度（ISO）???????????????????mm | 0.030 | 0.030 | 0.030 | 0.030 |
| *重復定位精度（ISO）???????????????mm | 0.025 | 0.025 | 0.025 | 0.025 |
| 機床外形尺寸（長×寬×高）????????mm | 2600×1825×2250 | 2556*2159*2298 | 2600×1625×2250 | 2556*2159*1830 |
| 機床凈重（約）????????????????????kg | 2700 | 4000 | 2600 | 3800 |
| 標準配置：國產系統、國產電機、國產滾珠絲桿 | ||||
